EWD Combimes

Výrobce: EWD

Typ: Combimes BK100 TL-2

Rok výroby: 1990

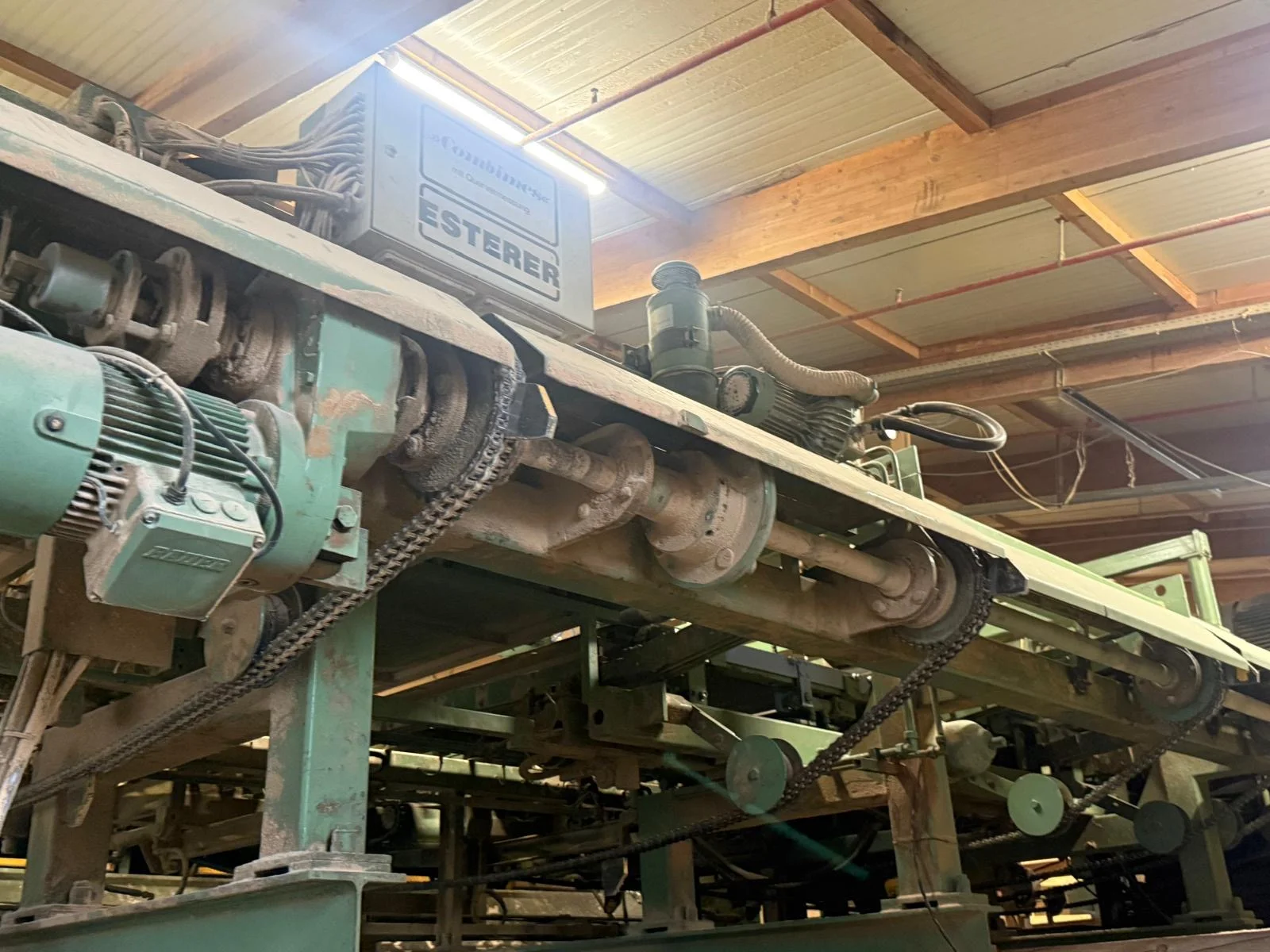

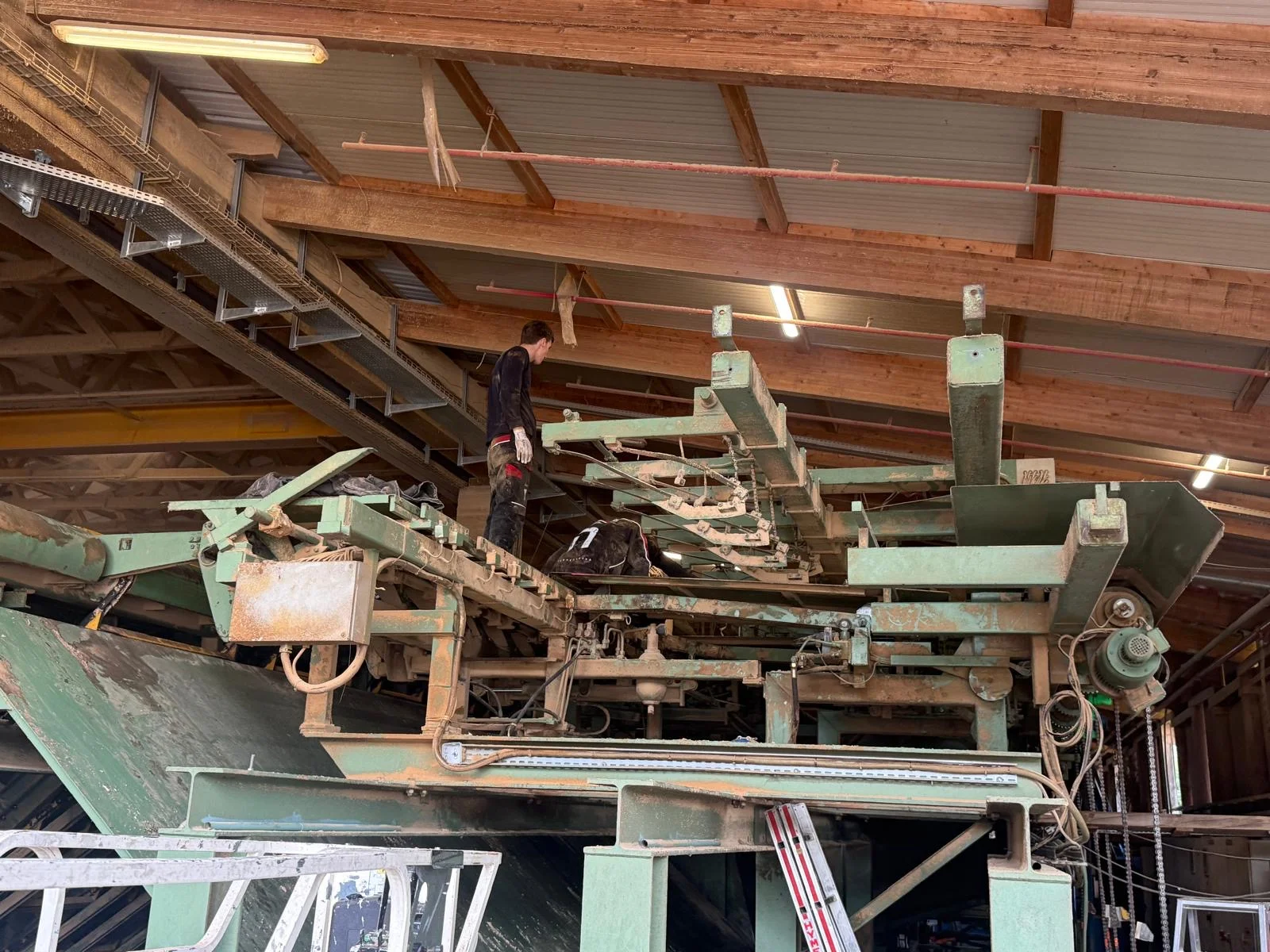

EWD Combimes BK100 TL-2 je automatické ořezávací zařízení určené k hospodárnému zpracování prken a latí v pilařském provozu. Stroj je vybaven pneumatickým měřicím systémem pro snímání obrysu obrobku a automaticky určuje optimální řeznou linii pro maximalizaci výtěžnosti dřeva.

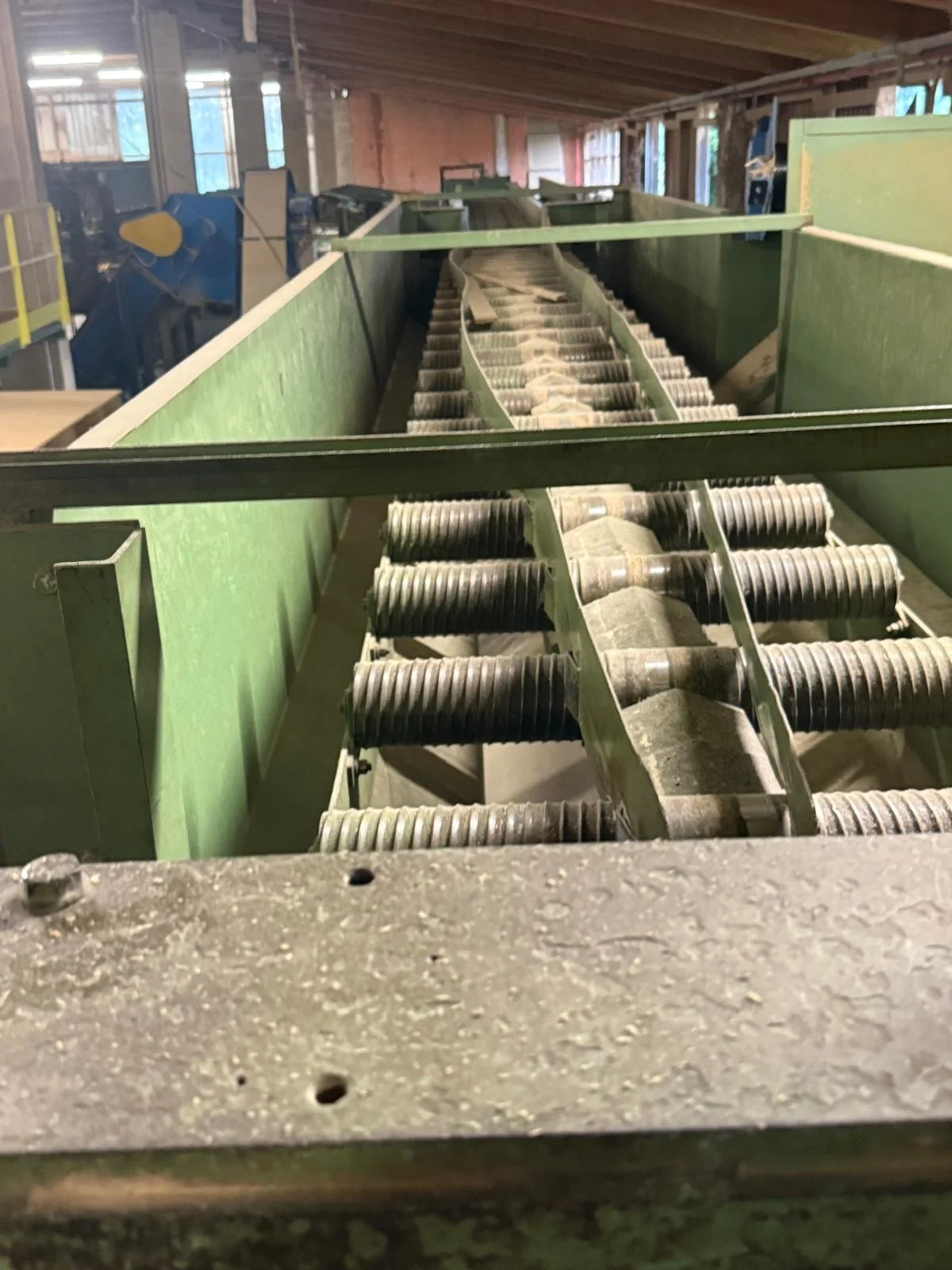

Obrobky jsou automaticky změřeny a přiváděny k nastavitelným kotoučovým pilovým agregátům. Robustní ocelová konstrukce, přesný posuv a automatická optimalizace řezu zaručují vysokou rozměrovou přesnost a spolehlivý nepřetržitý provoz.

Technické údaje

• Výrobce: EWD (Esterer WD GmbH)
• Model: Combimes BK100 TL-2
• Typ stroje: Automatické zařízení pro ořezávání a dorážku
• Rok výroby: 1990
• Oblast použití: Ořezávání a dorážka prken a latí

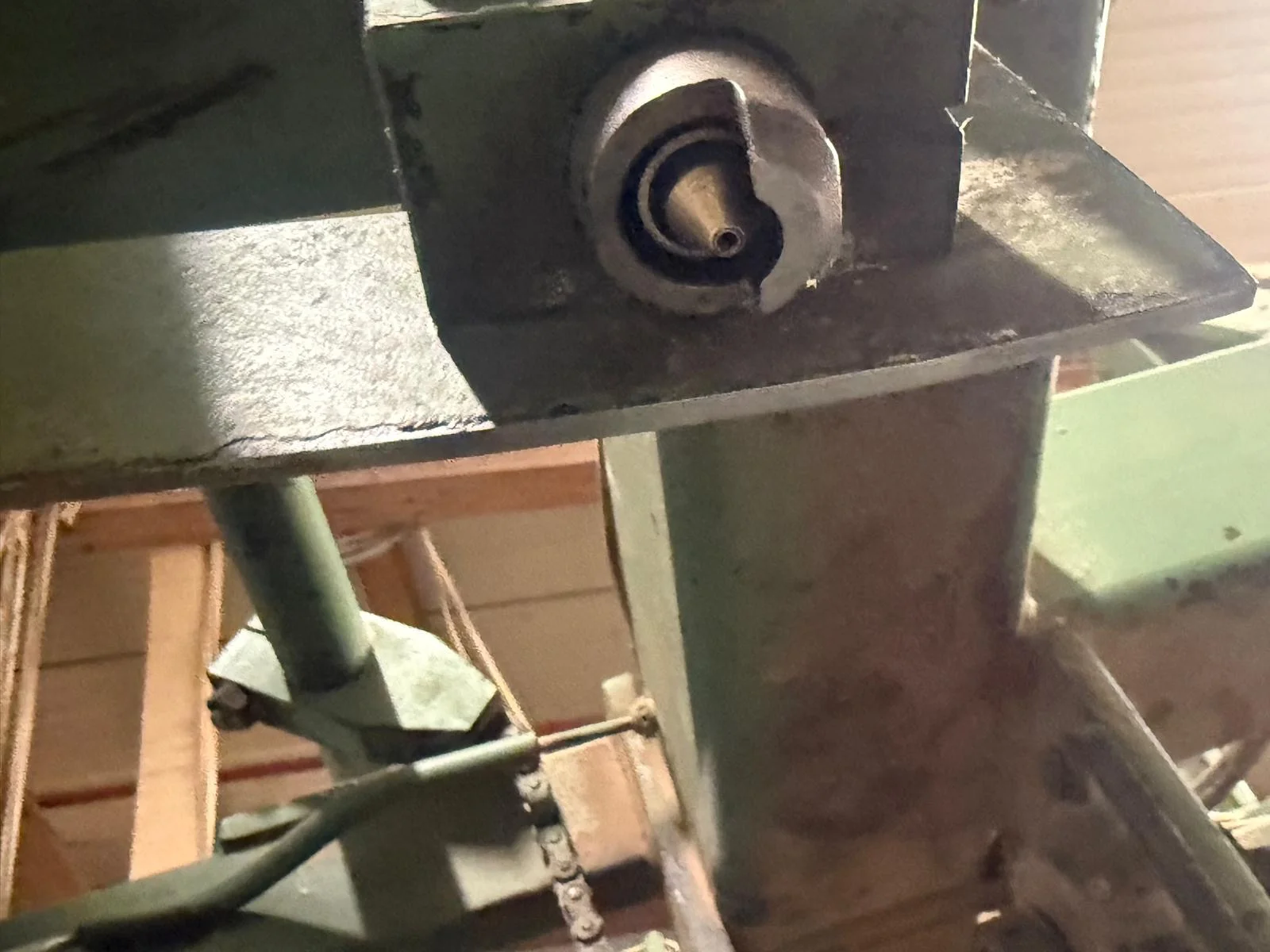

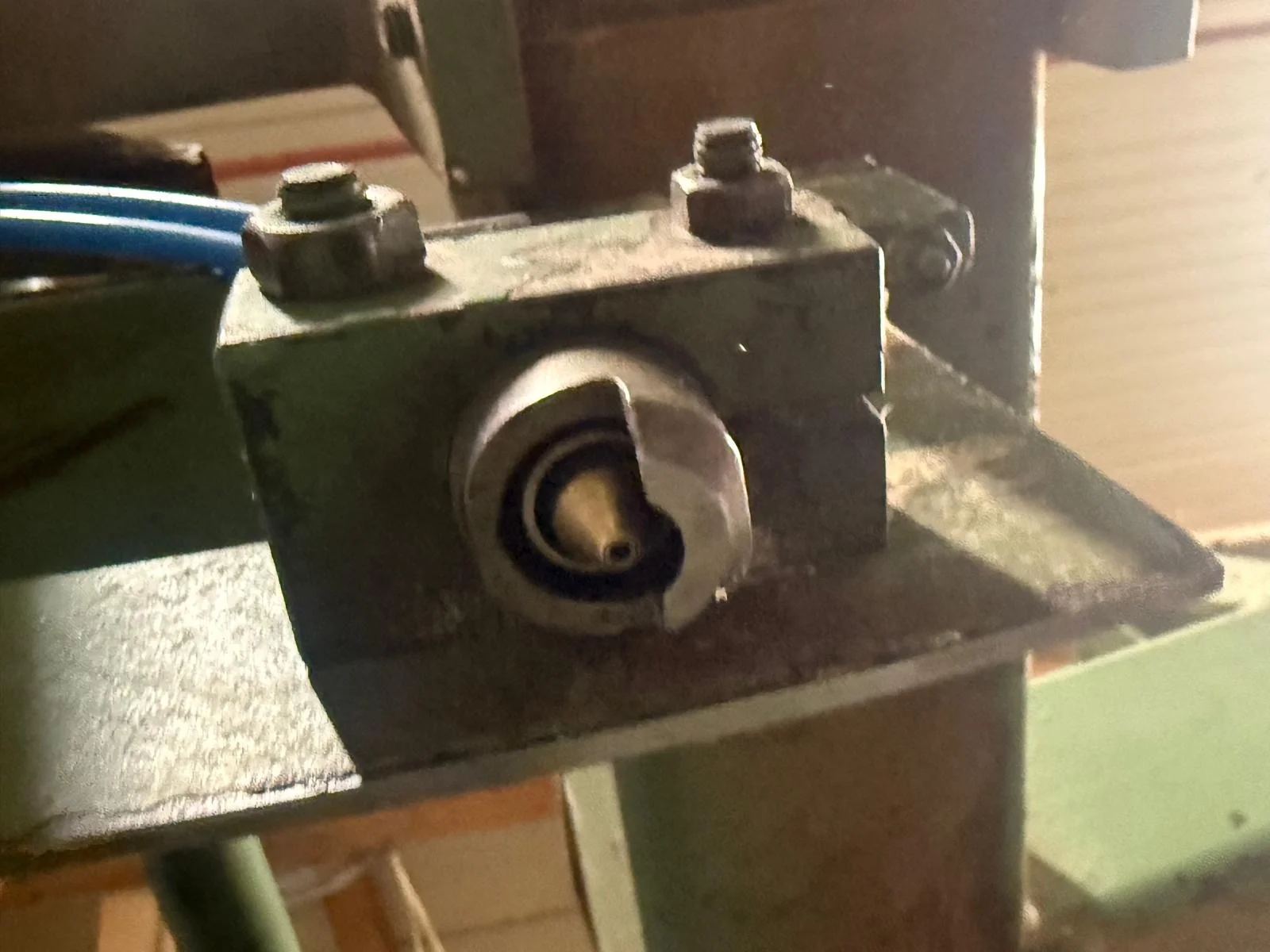

• Měřicí systém: Pneumatické měření
• Vyrovnání obrobku: Automatické vyrovnání podle optimální řezné linie
• Optimalizace řezu: Automatické určení ekonomicky nejvýhodnějšího ořezávání

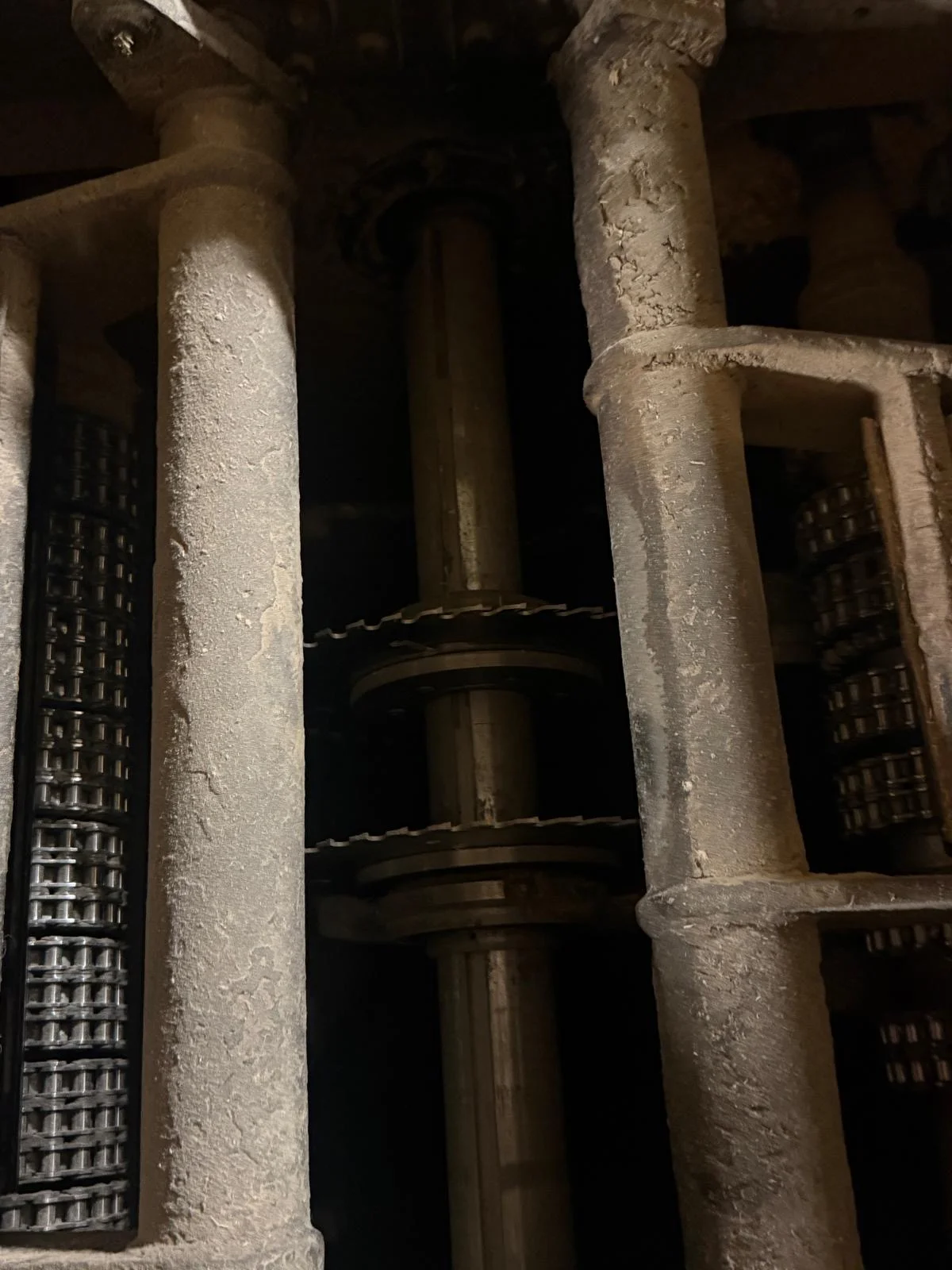

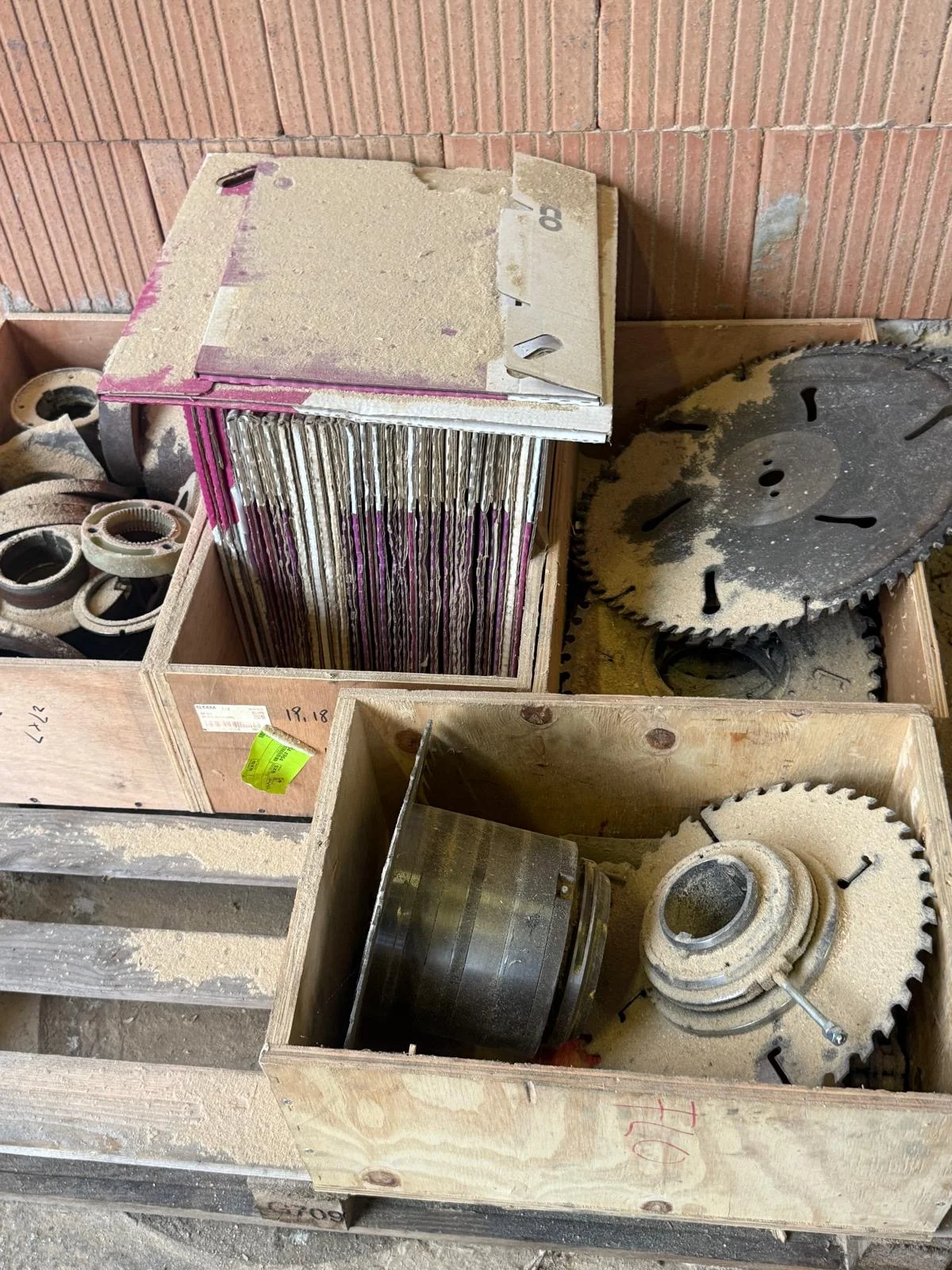

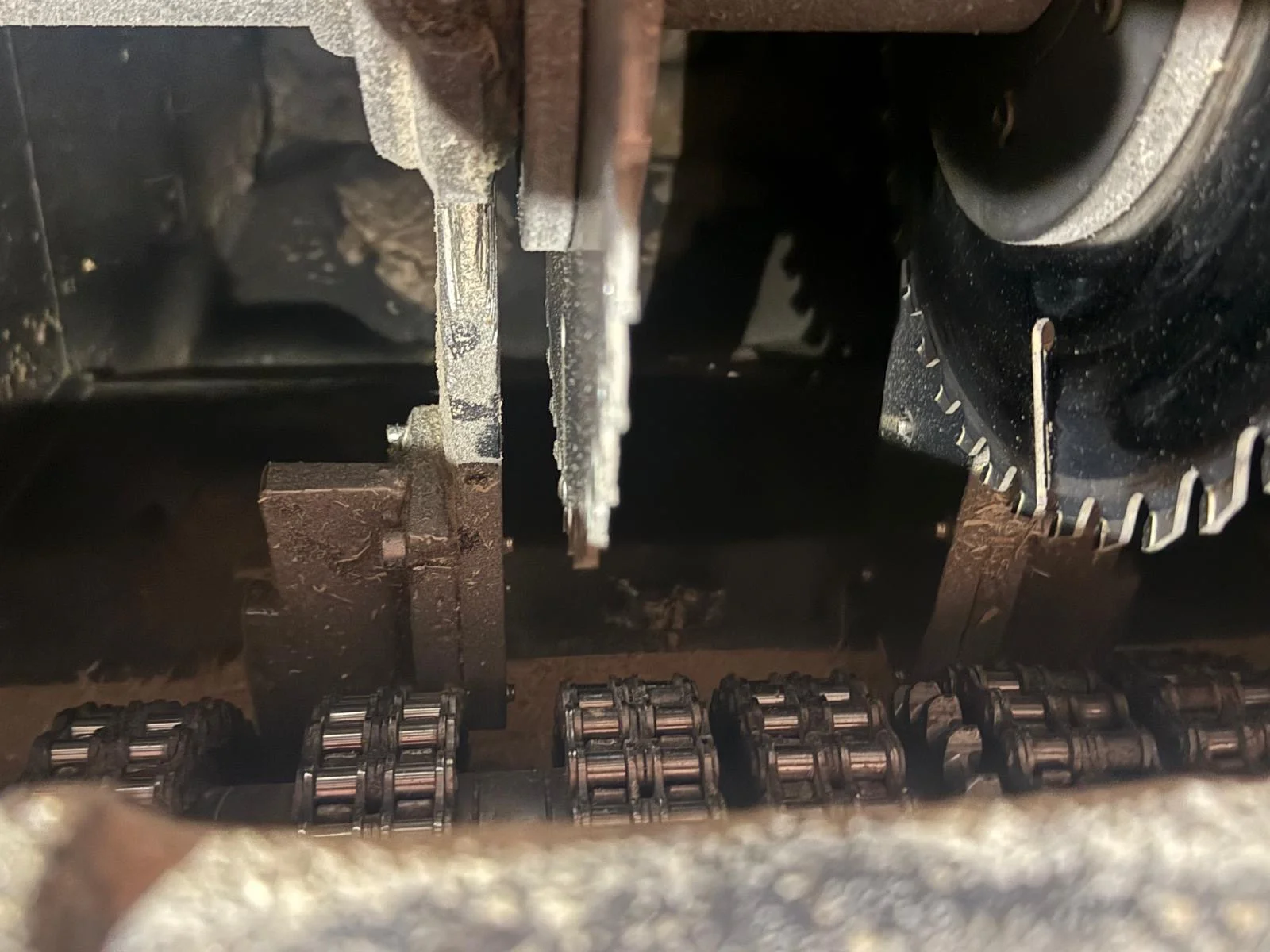

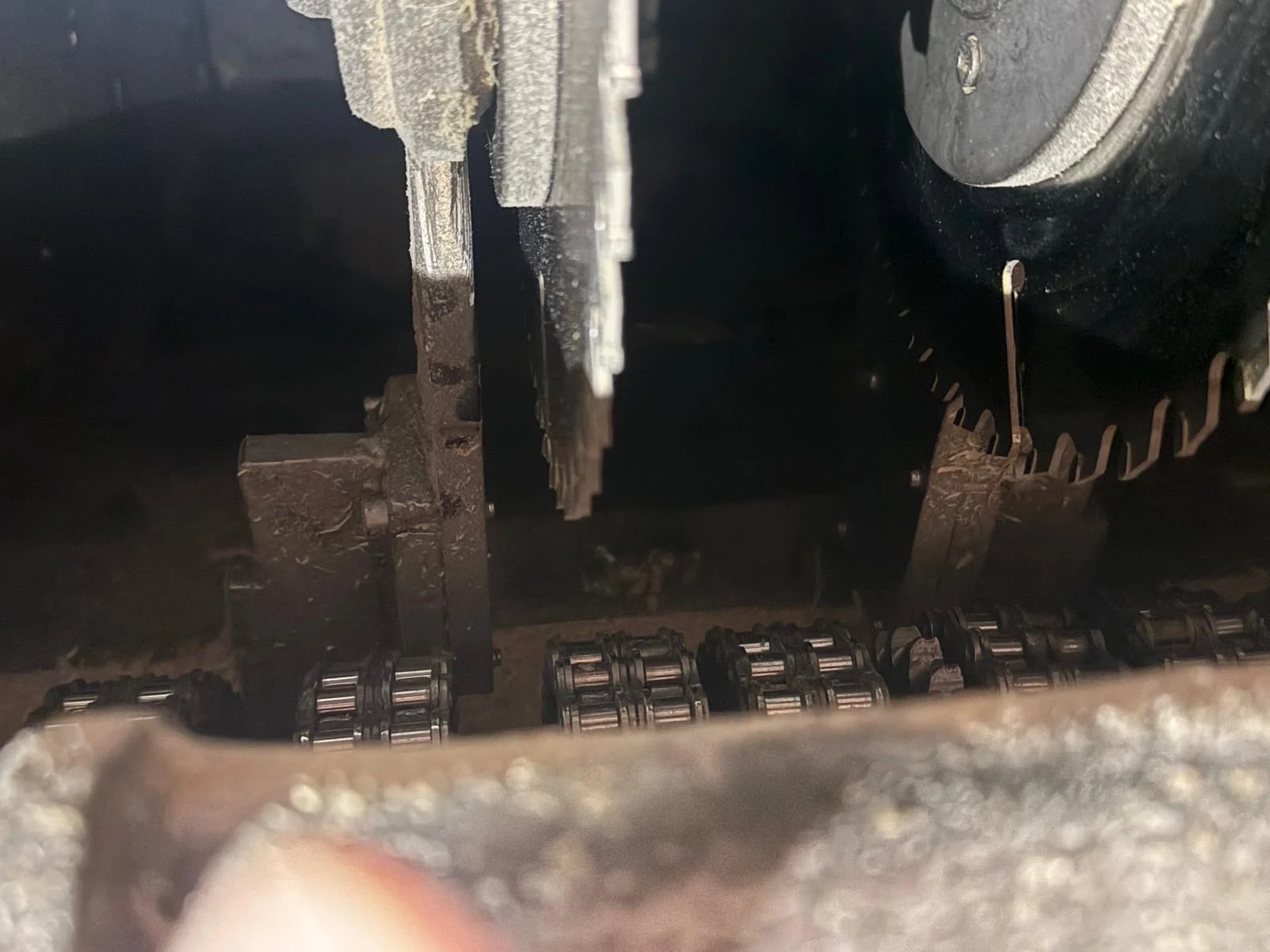

• Pilové agregáty: Servohydraulicky nastavitelné kotoučové pilové agregáty

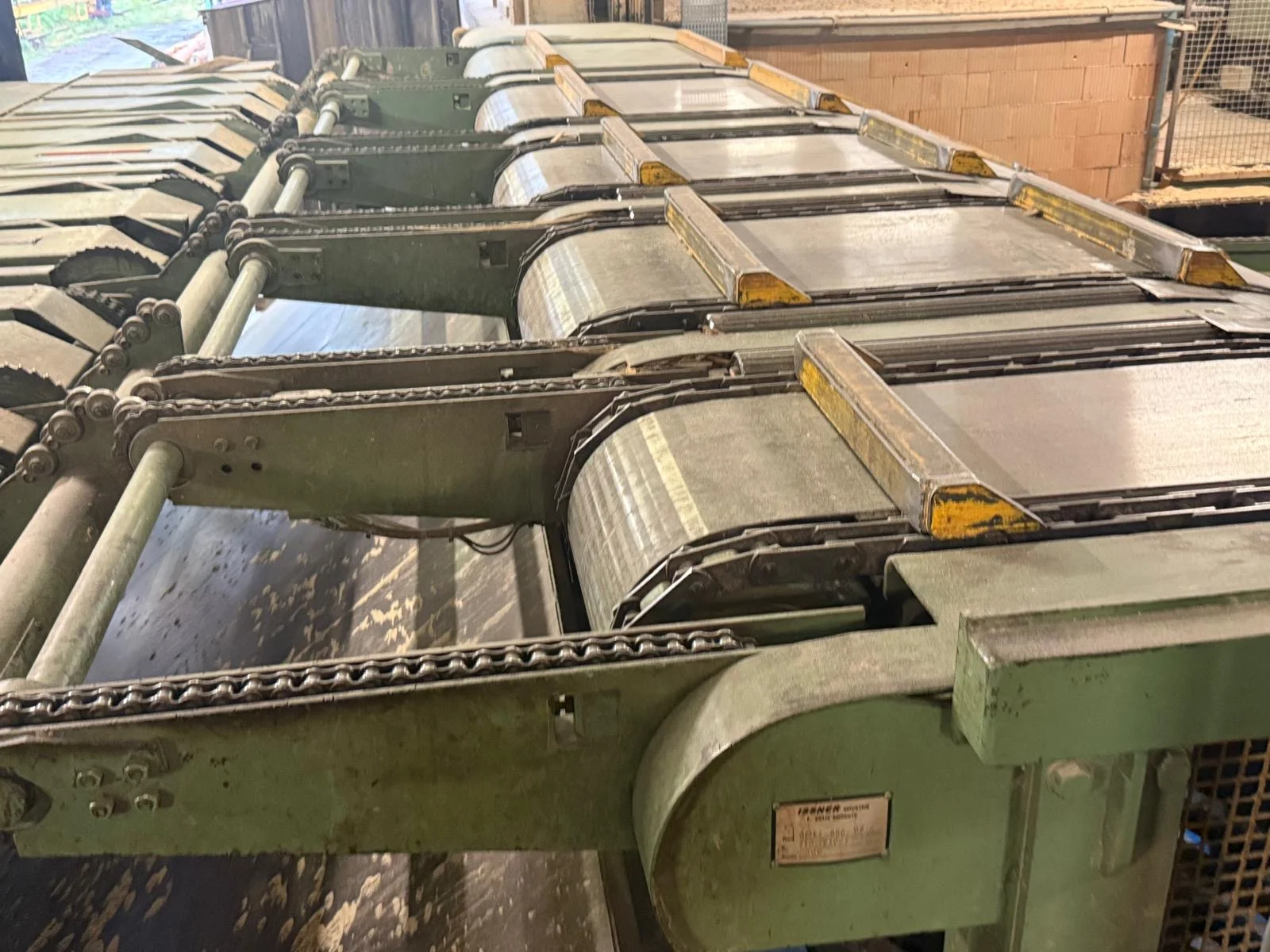

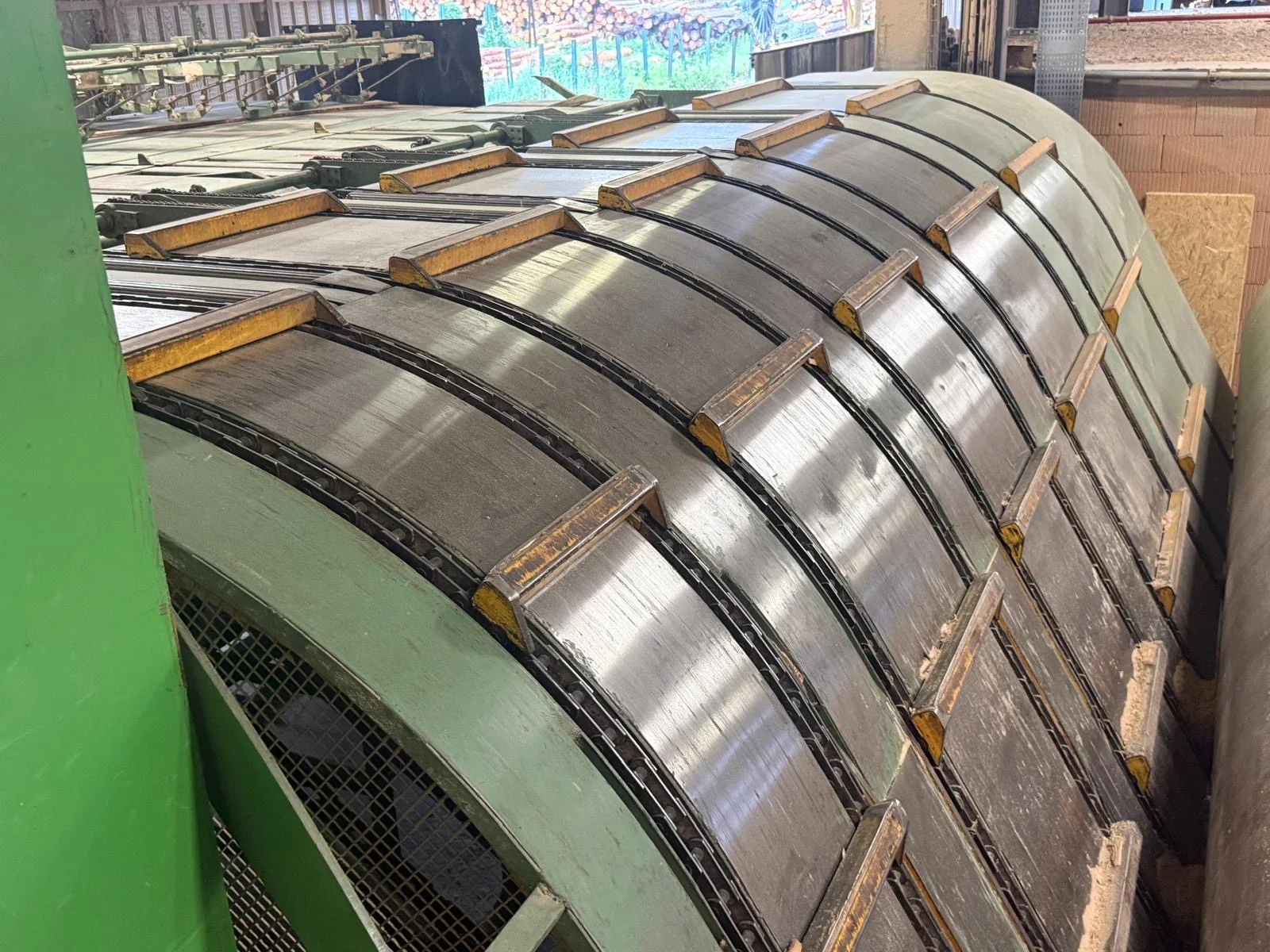

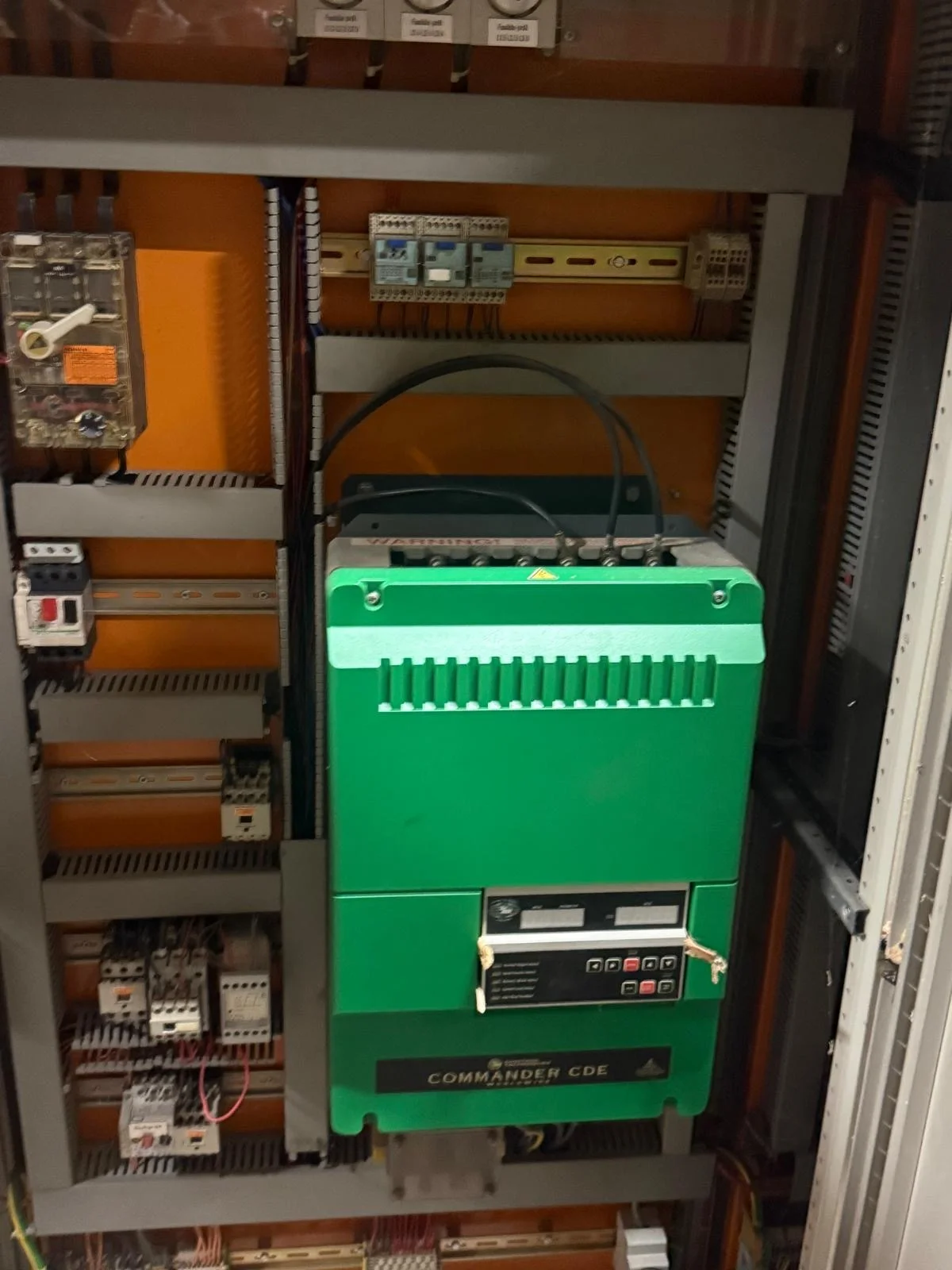

• Posuv: Automatický posuv s frekvenčním řízením

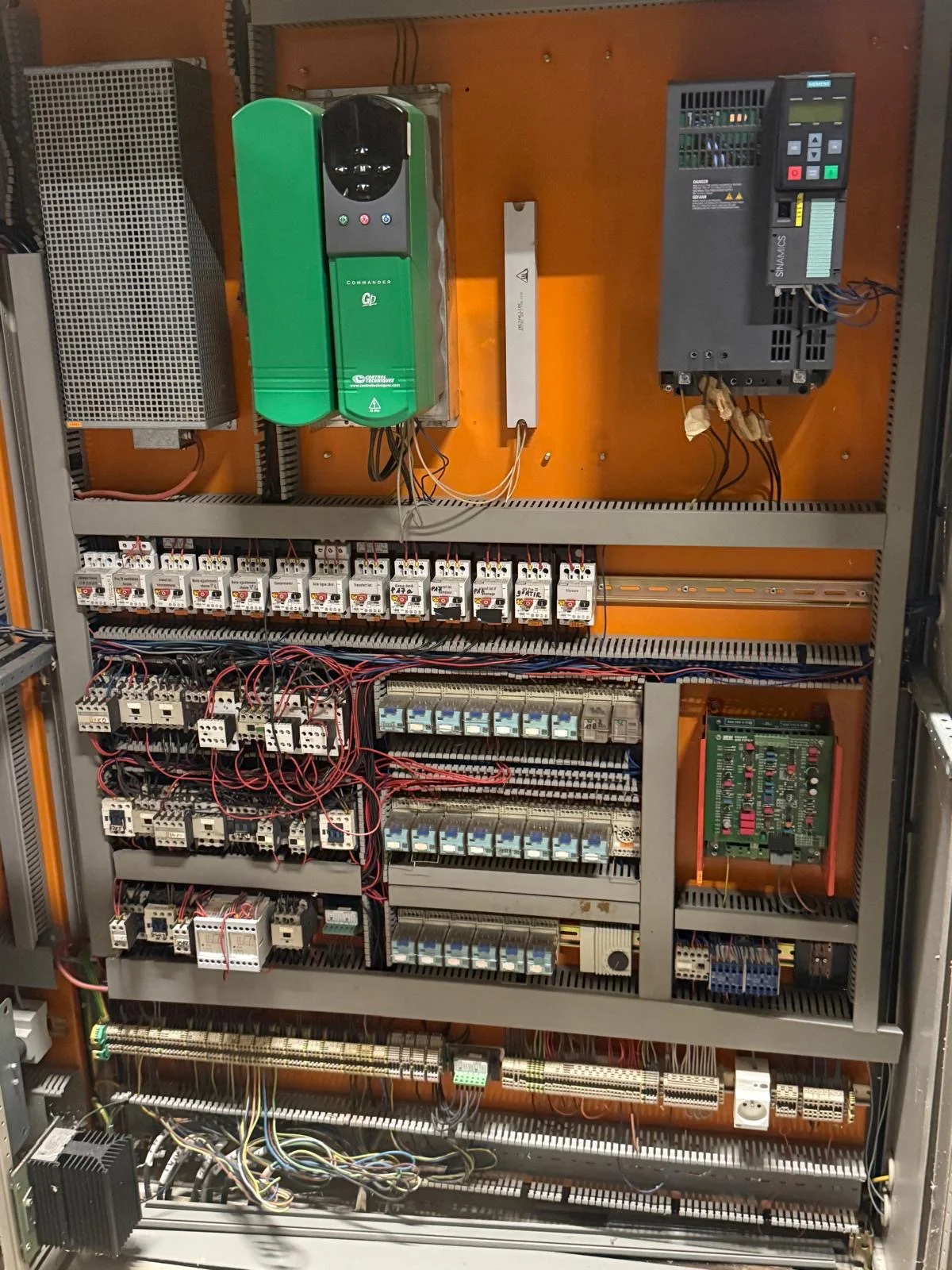

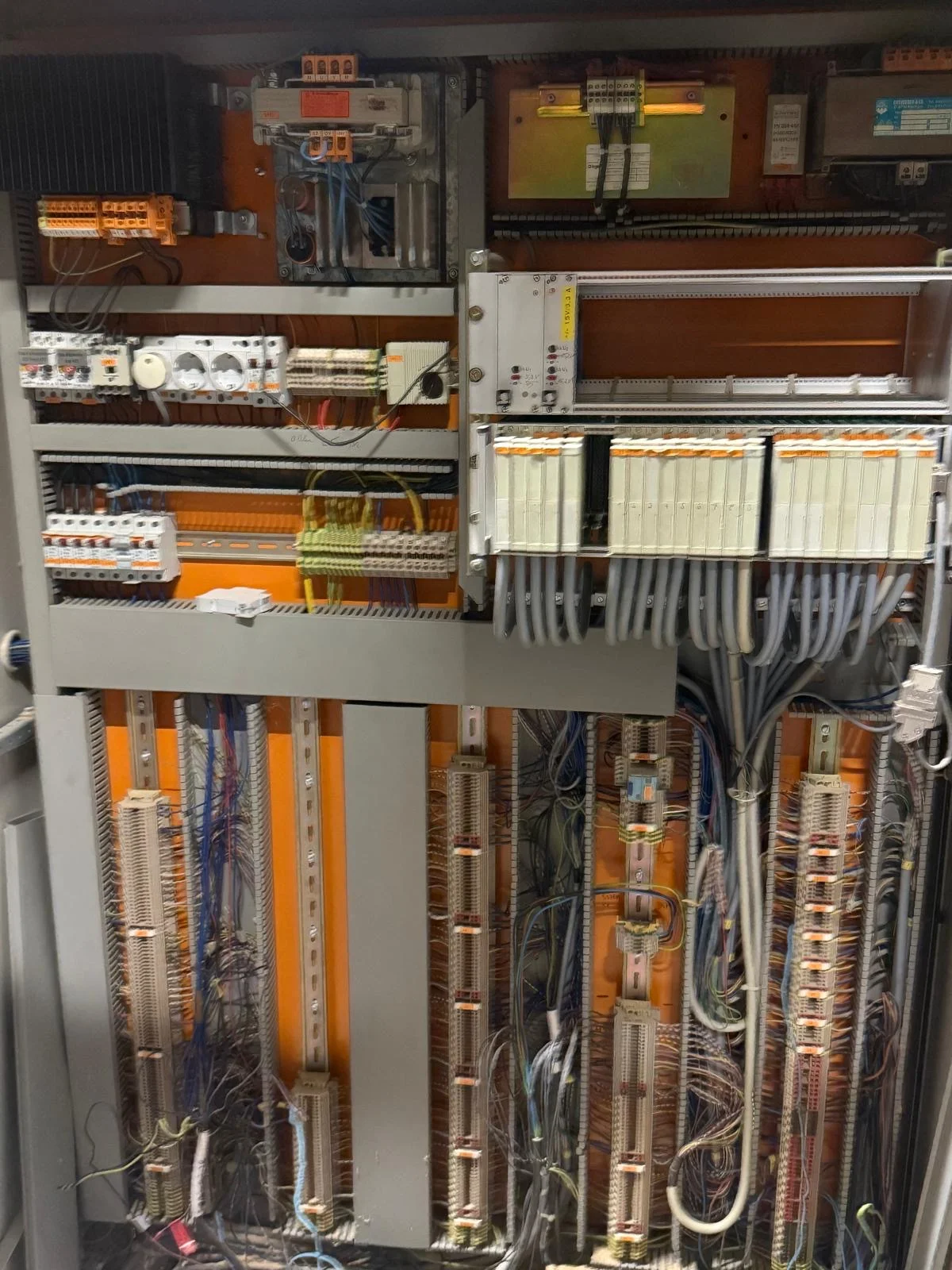

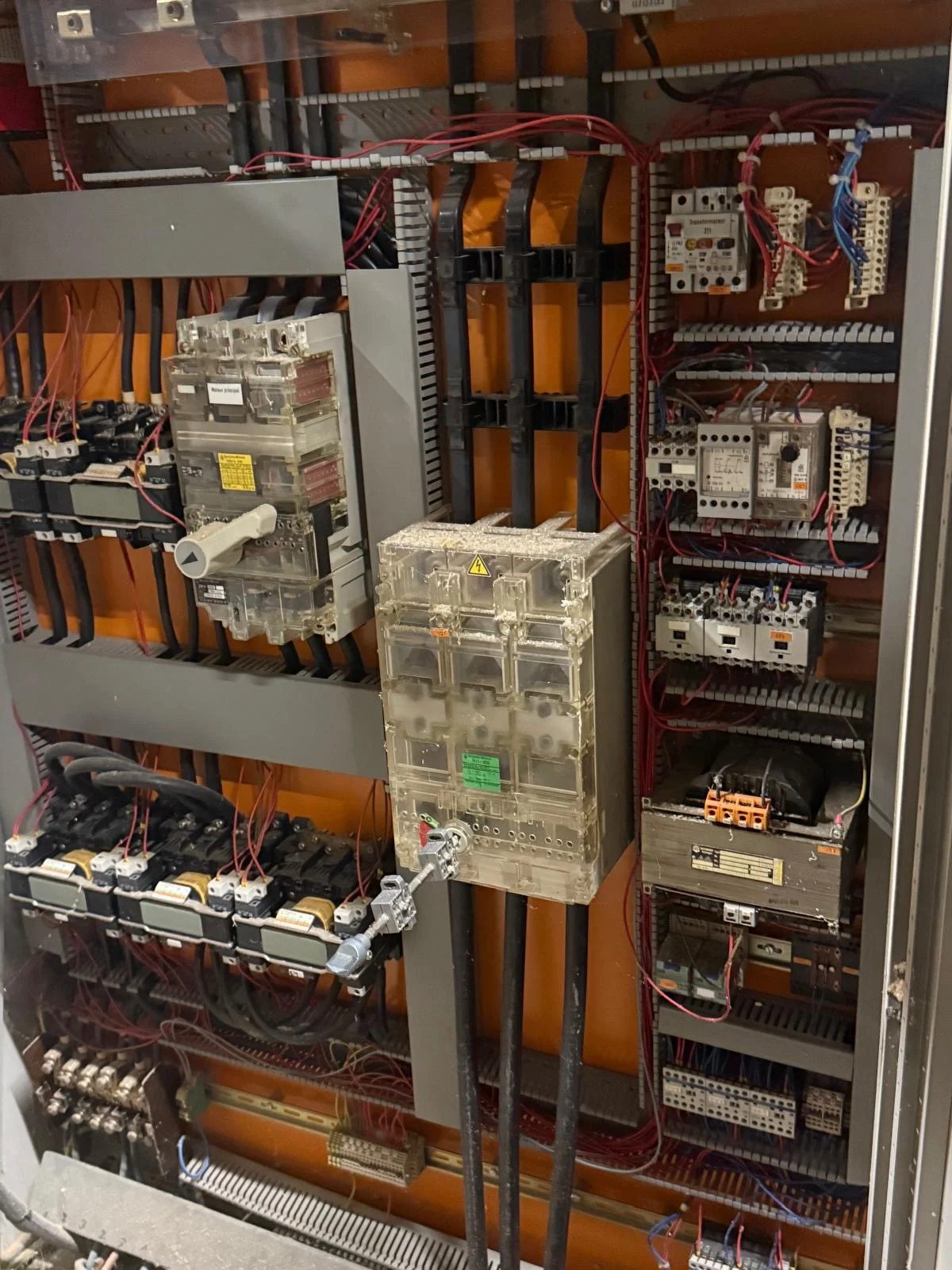

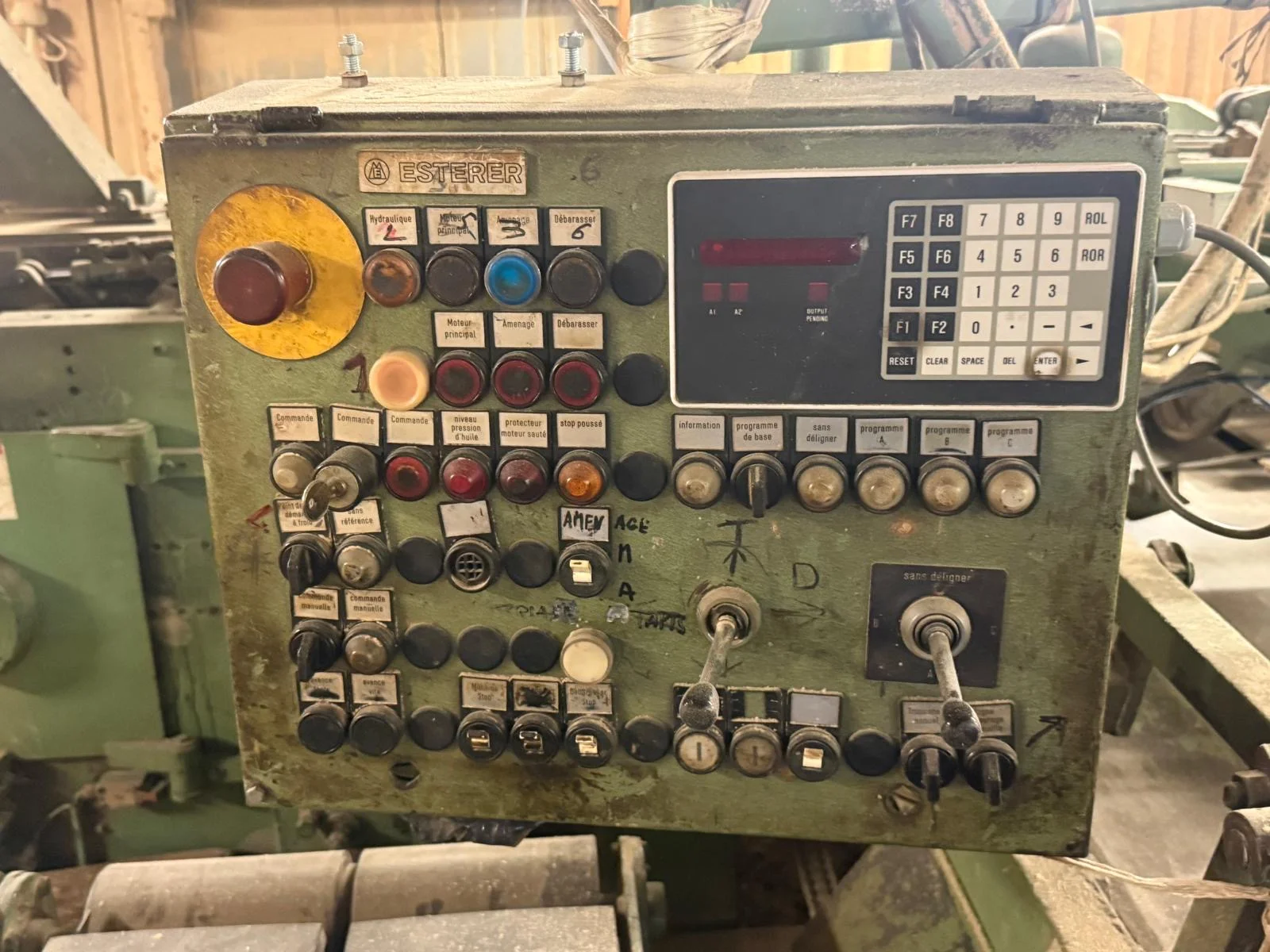

• Řízení: Optimalizační řízení EWD
• Rám stroje: Svařovaná ocelová konstrukce pro nepřetržitý průmyslový provoz

Údaje o obrábění

• Délka obrobku: cca 1 200–6 000 mm
• Šířka obrobku: cca 80–700 mm
• Tloušťka obrobku: do cca 160 mm
• Max. rychlost posuvu: do cca 210 m/min (v závislosti na provedení)
• Výkon: až 22 obrobků/min (v závislosti na rozměrech obrobku a konfiguraci zařízení)

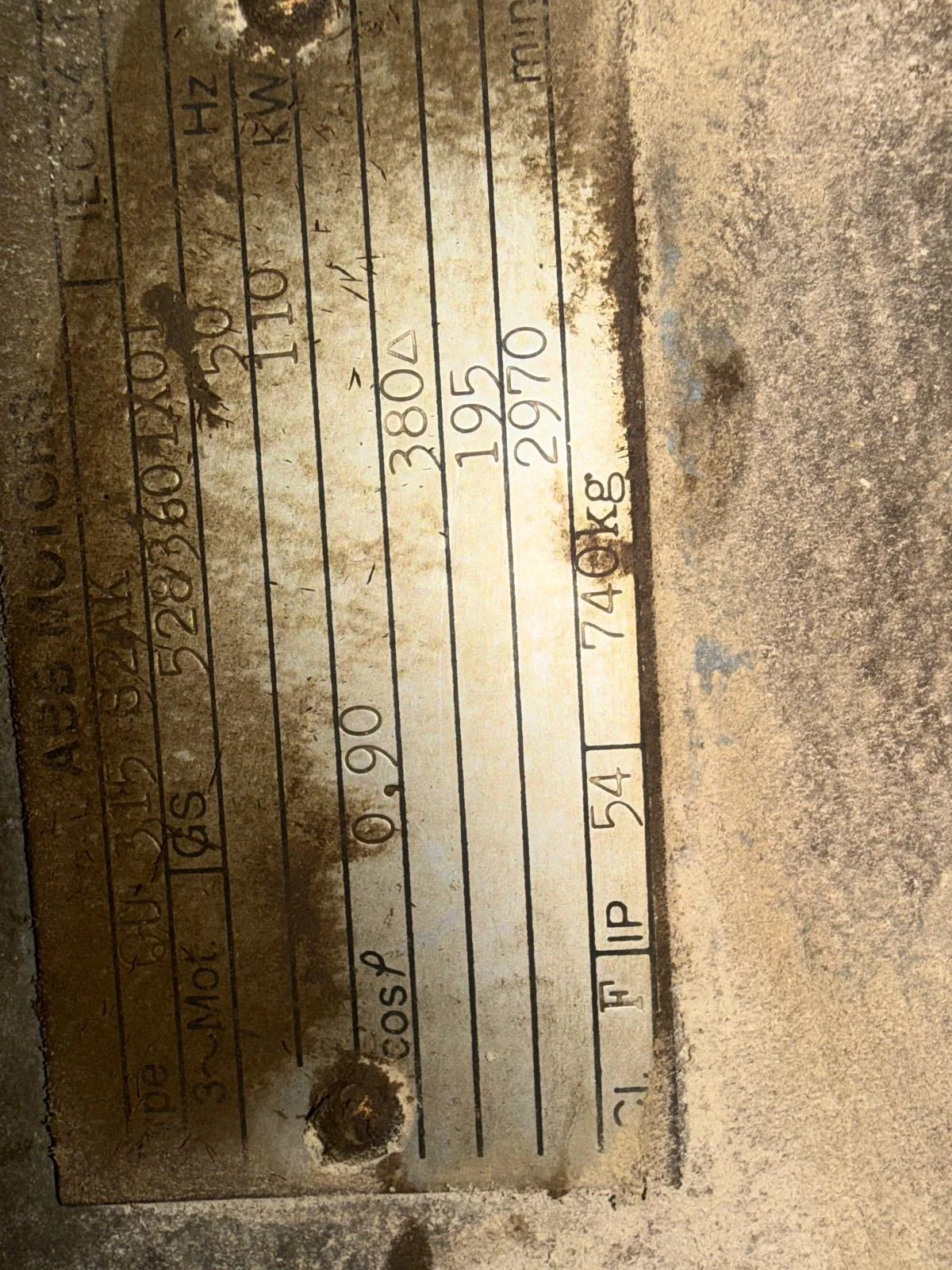

• Hlavní motor: 110 kW
