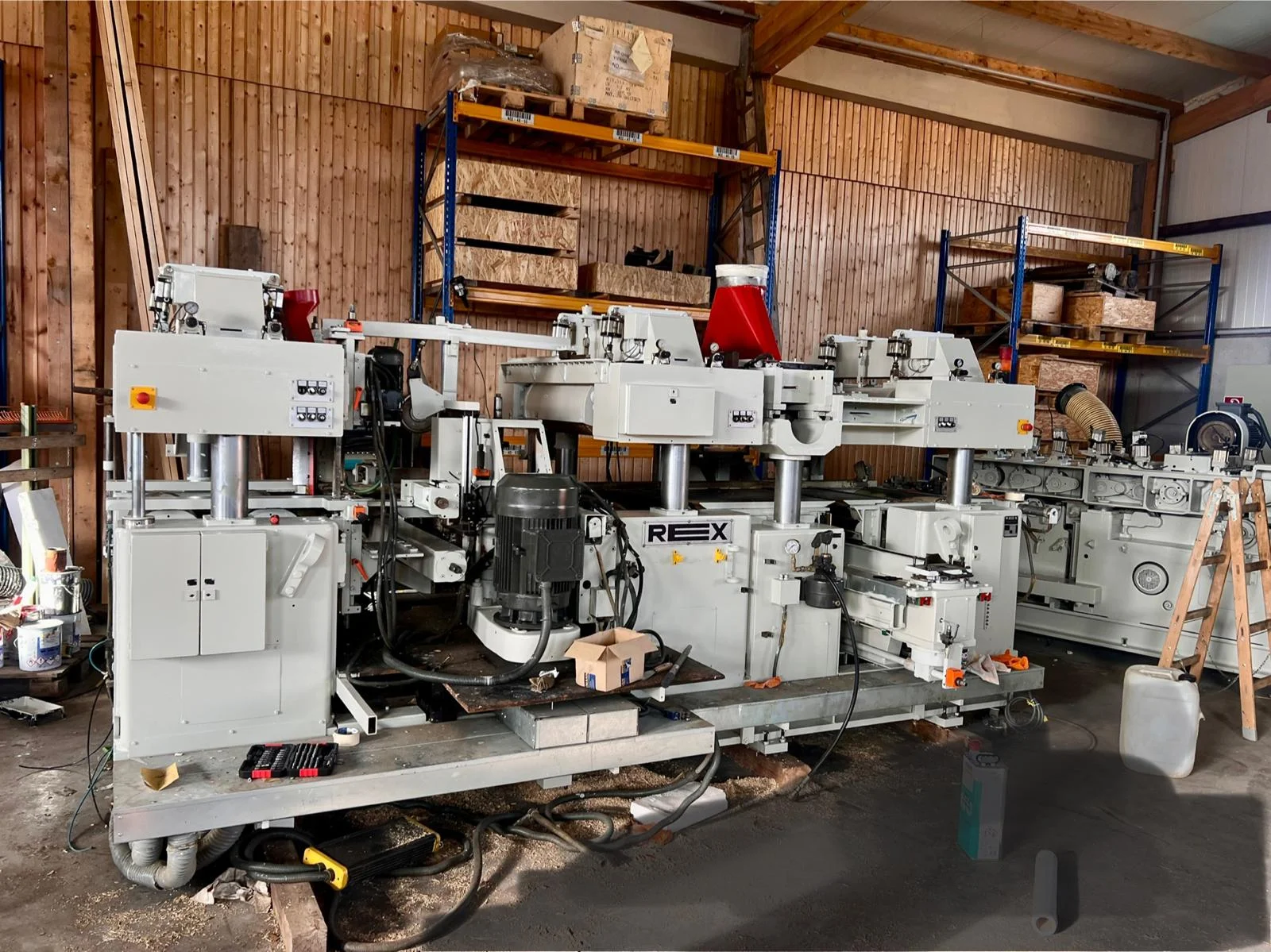

Hoblík

REX SUPERMASTER Rok 2003 - SUMA-8/63.WW

Číslo stroje: 22.500

Rok výroby: 2003

1. obecné údaje

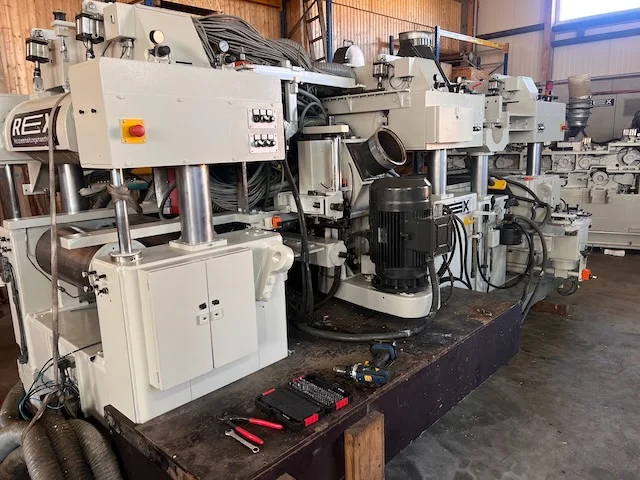

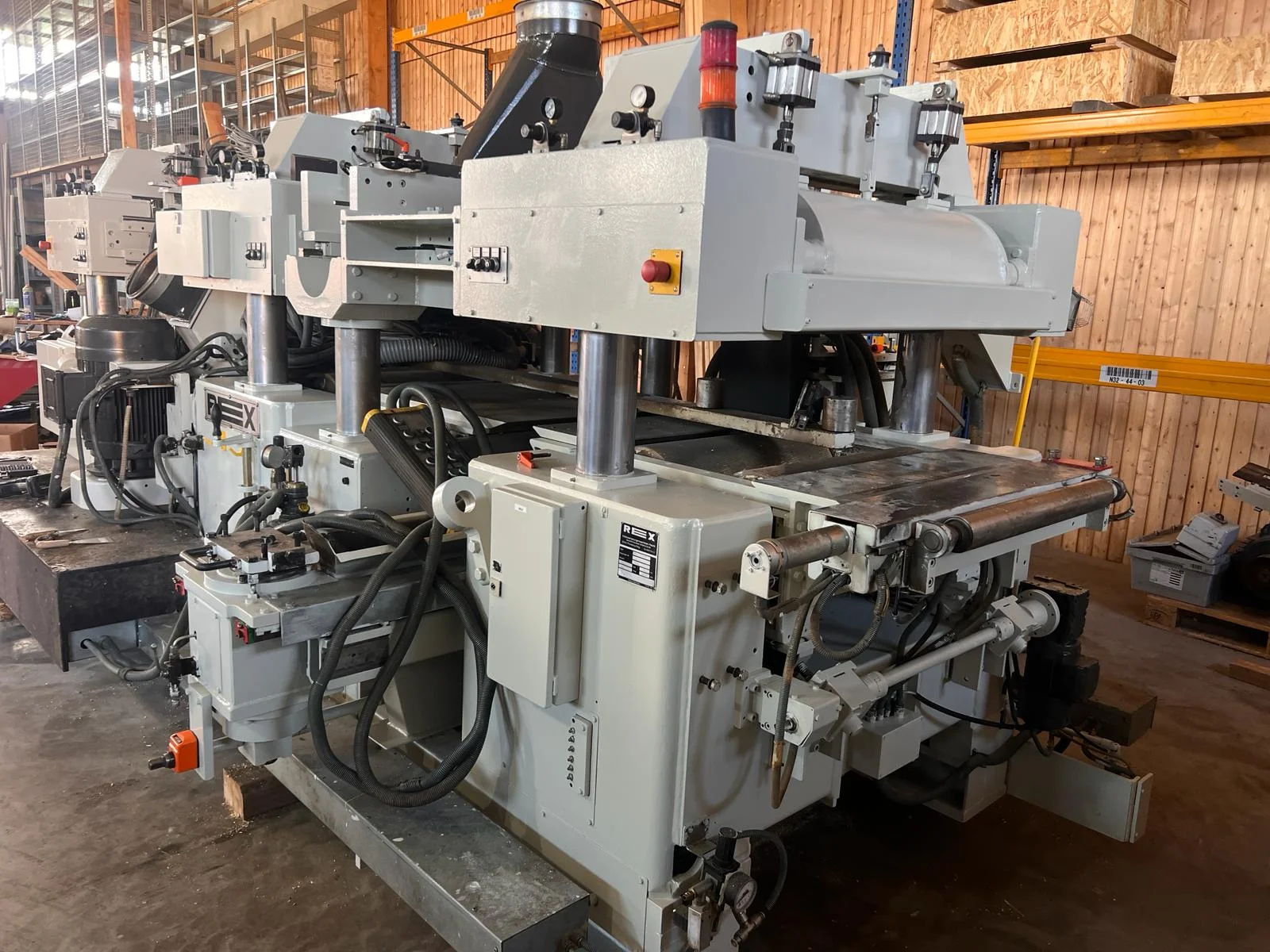

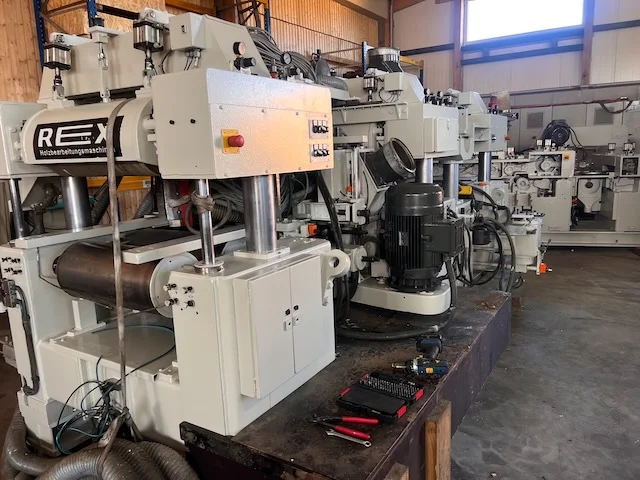

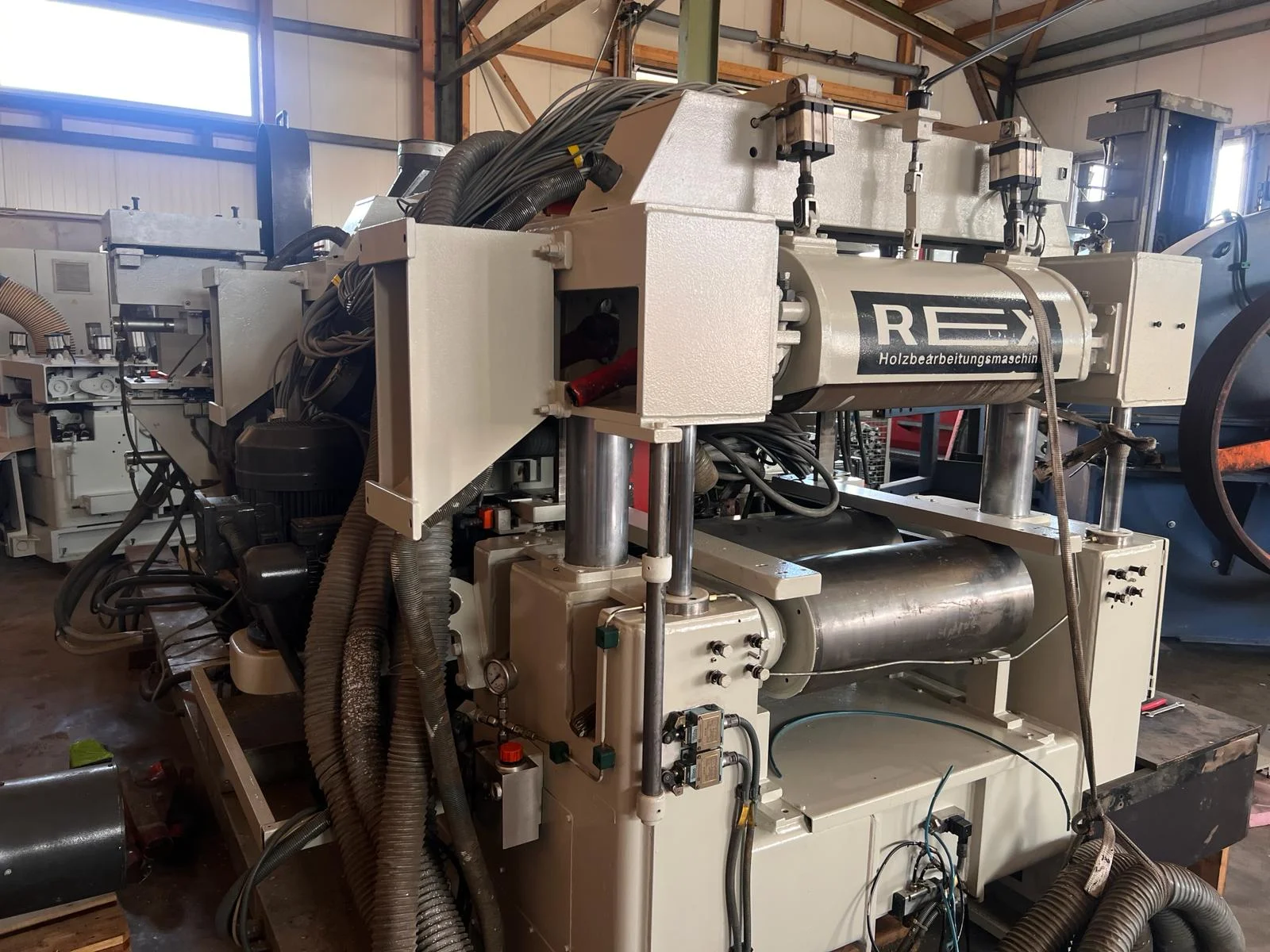

• Typ stroje: Hoblovací a profilovací stroj s úkosovacím zařízením
• Celkové připojené zatížení: cca 222,8 kW
• Rychlost posuvu: 10 - 100 m/min (nastavitelná, frekvenčně řízená)

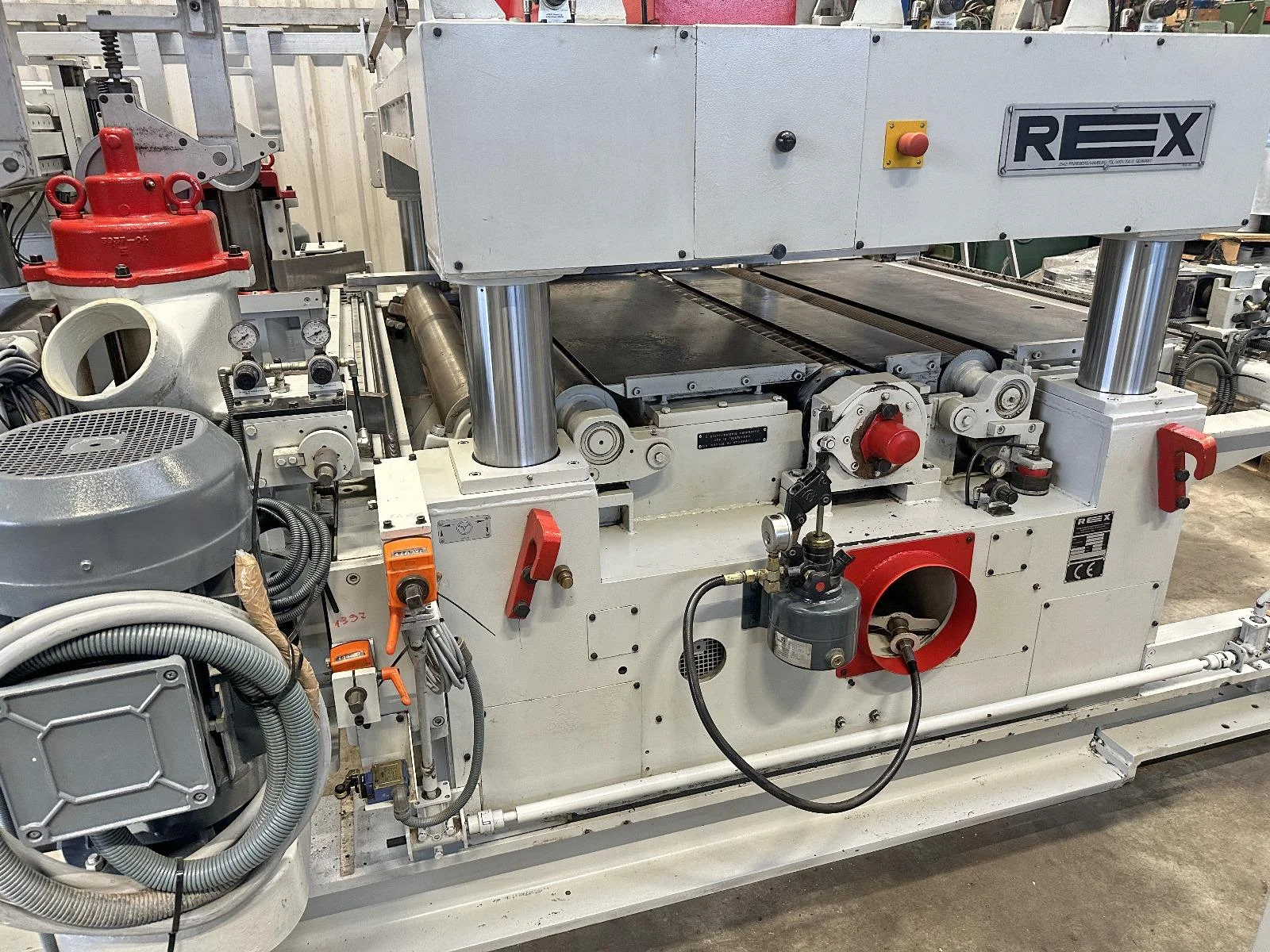

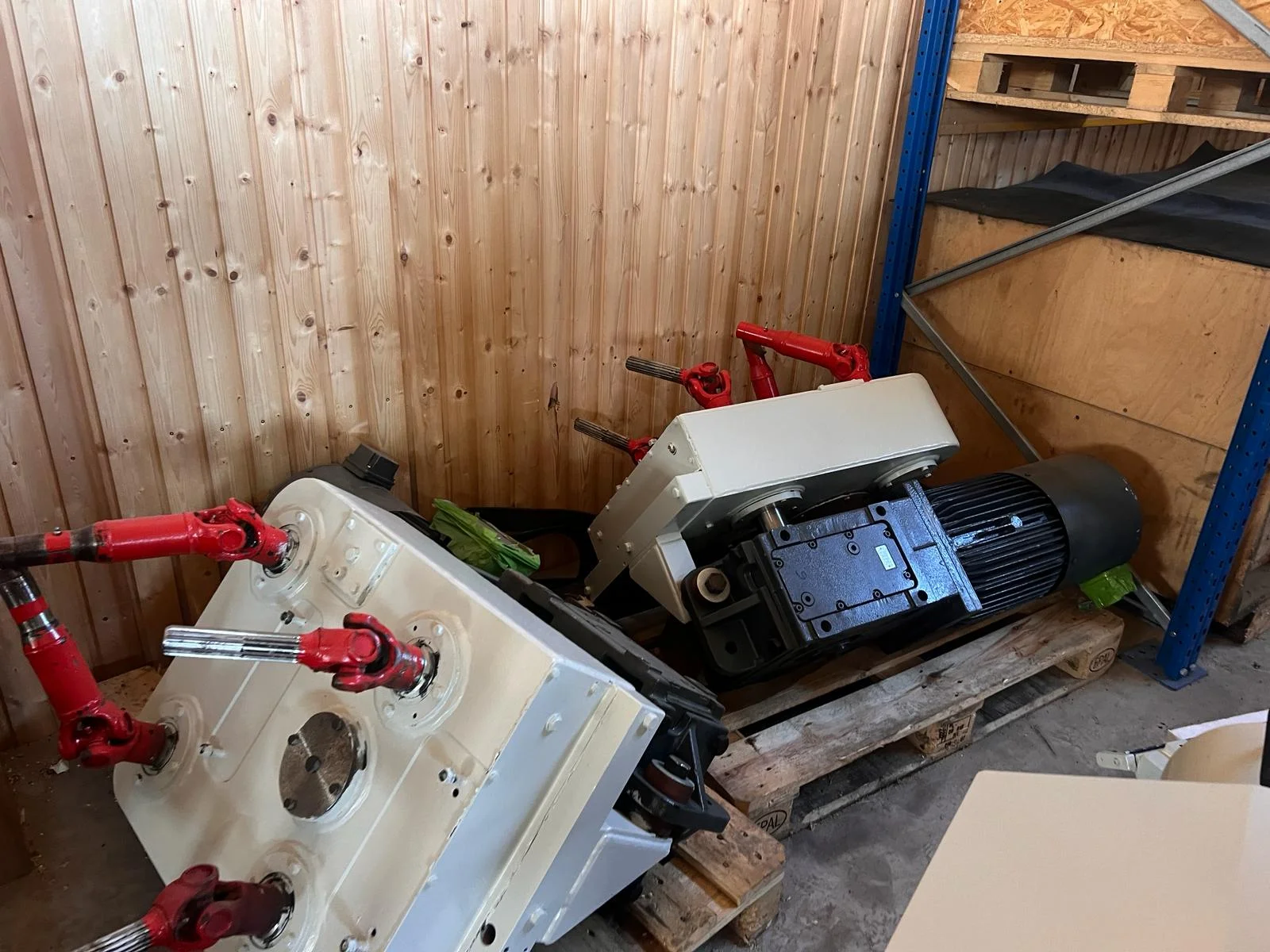

• Těžká výsuvná jednotka (AZG): 4 válce, pneumatický přítlak válců, hřídele s kardanovým kloubem.

1. nástroje / agregáty

Hobkow Ttvwo N Nqx Hsfn

- Hoblovací hřídele:

• Spodní hoblovací hřídel: 37 kW
• Horní pracovní hřídel: 45 kW
• Pravý pracovní hřídel: 22 kW
• Levý pracovní hřídel: 22 kW

- Fazetovací zařízení (fazetovací jednotky):

• (AFVo / AFVu, levý/pravý, horní/dolní) - každý 1,85 kW.
• Otáčky: cca 5600 ot/min, výškově nastavitelné podle šířky úkosu

Celkový počet obráběcích nástrojů: 8 kusů

(4 hoblovací/pracovní hřídele + 4 úkosovací jednotky)

1. pohony

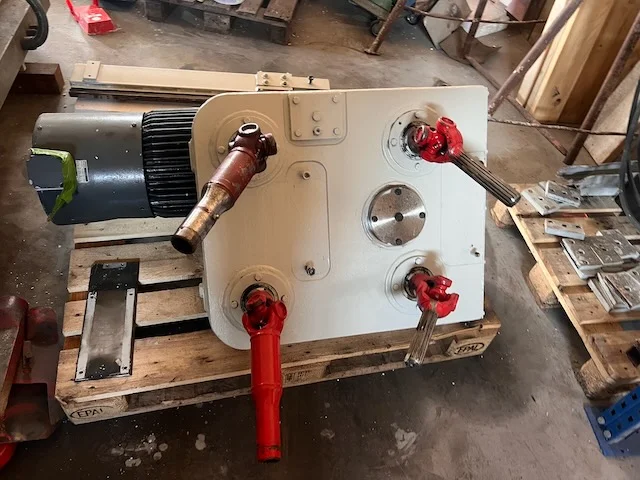

• Posuvná jednotka: cca 32 kW

- Přídavné motory (samostatné):

• Nastavení výšky (tloušťky)
• Nastavení šířky
• Nastavení třísek
• Nastavení stroje

1. sací jednotka

• Jednotlivé odsávací trysky Ø 160-200 mm v závislosti na jednotce.
• Celkový požadovaný výkon odsávání: cca 25 350 m³/h.

1. příslušenství

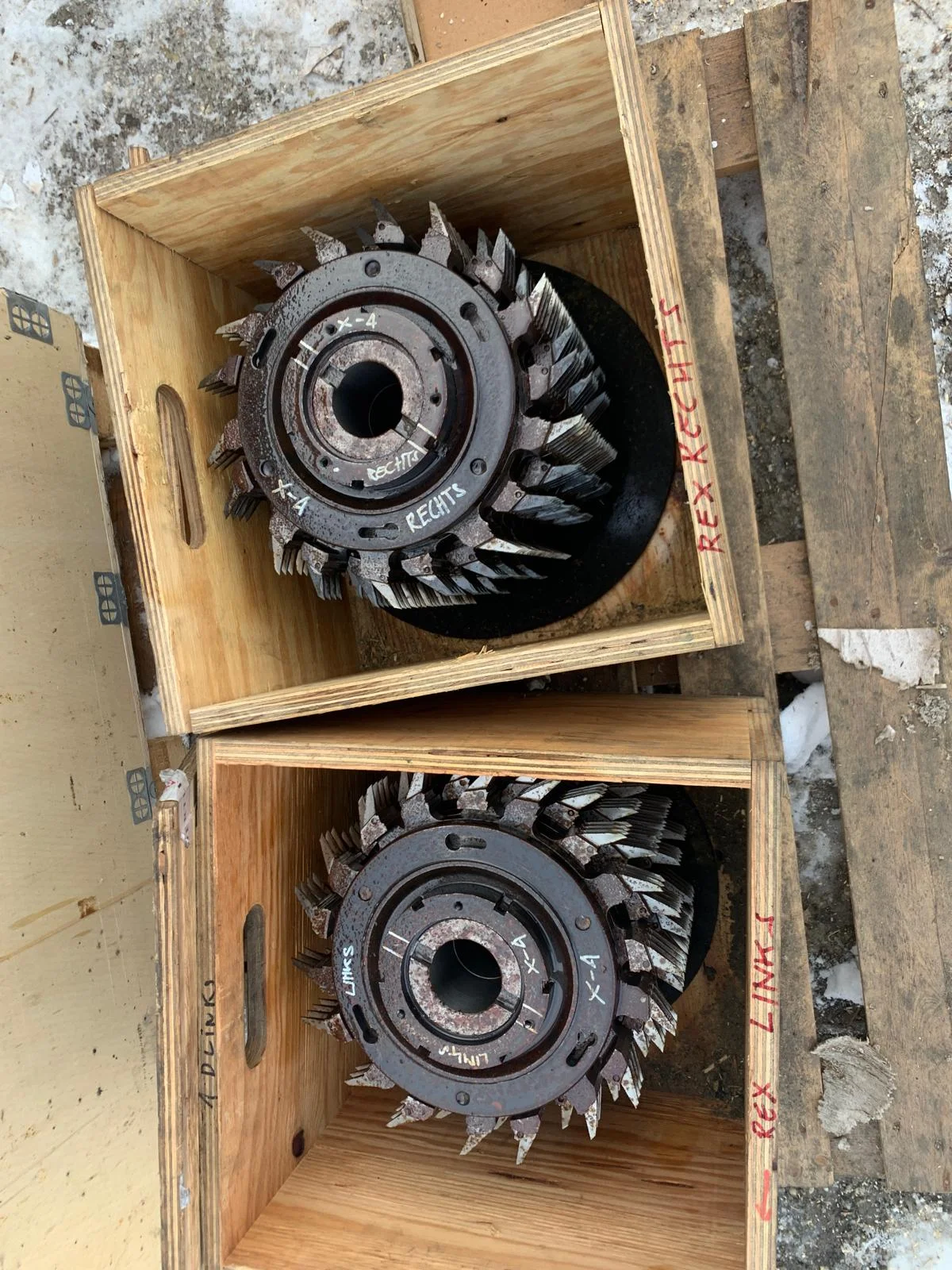

• Různé hoblovací hlavy a nástroje (viz fotodokumentace v příloze)

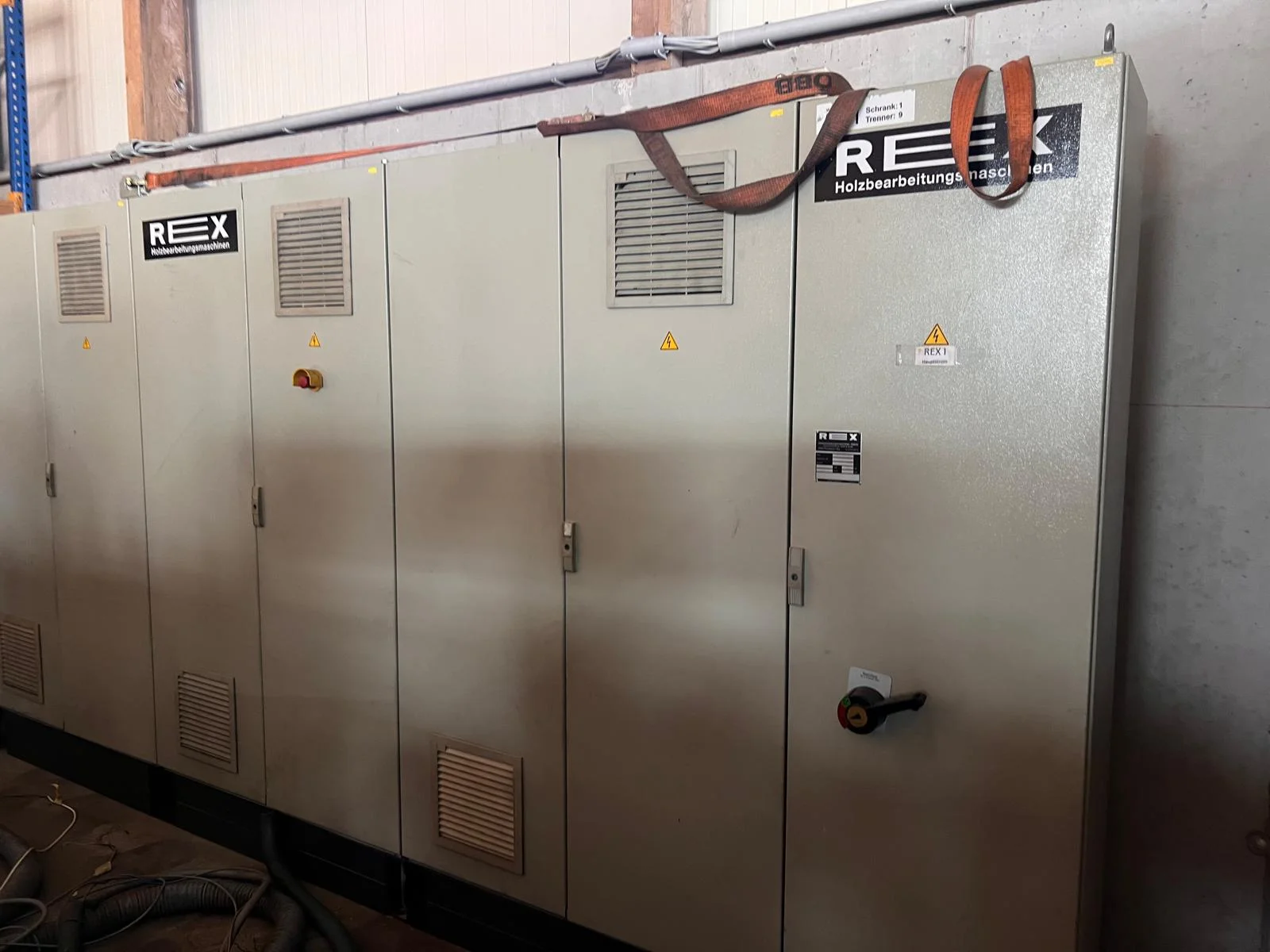

• Ovládací skříňka v ceně

Řada SUPERMASTER nabízí optimální výsledky při výrobě vysoce kvalitních tyčových výrobků, jako je masivní konstrukční dřevo (KVH), duo/trio nosníky nebo lepené dřevo. Stroje řady SUPERMASTER se používají také při výrobě křížem lepeného dřeva (CLT). Díky výkonnému posuvovému systému nejsou pro stroje SUPERMASTER žádnou výzvou velké, těžké, mokré, zmrzlé a dokonce ani malé jemné obrobky.
