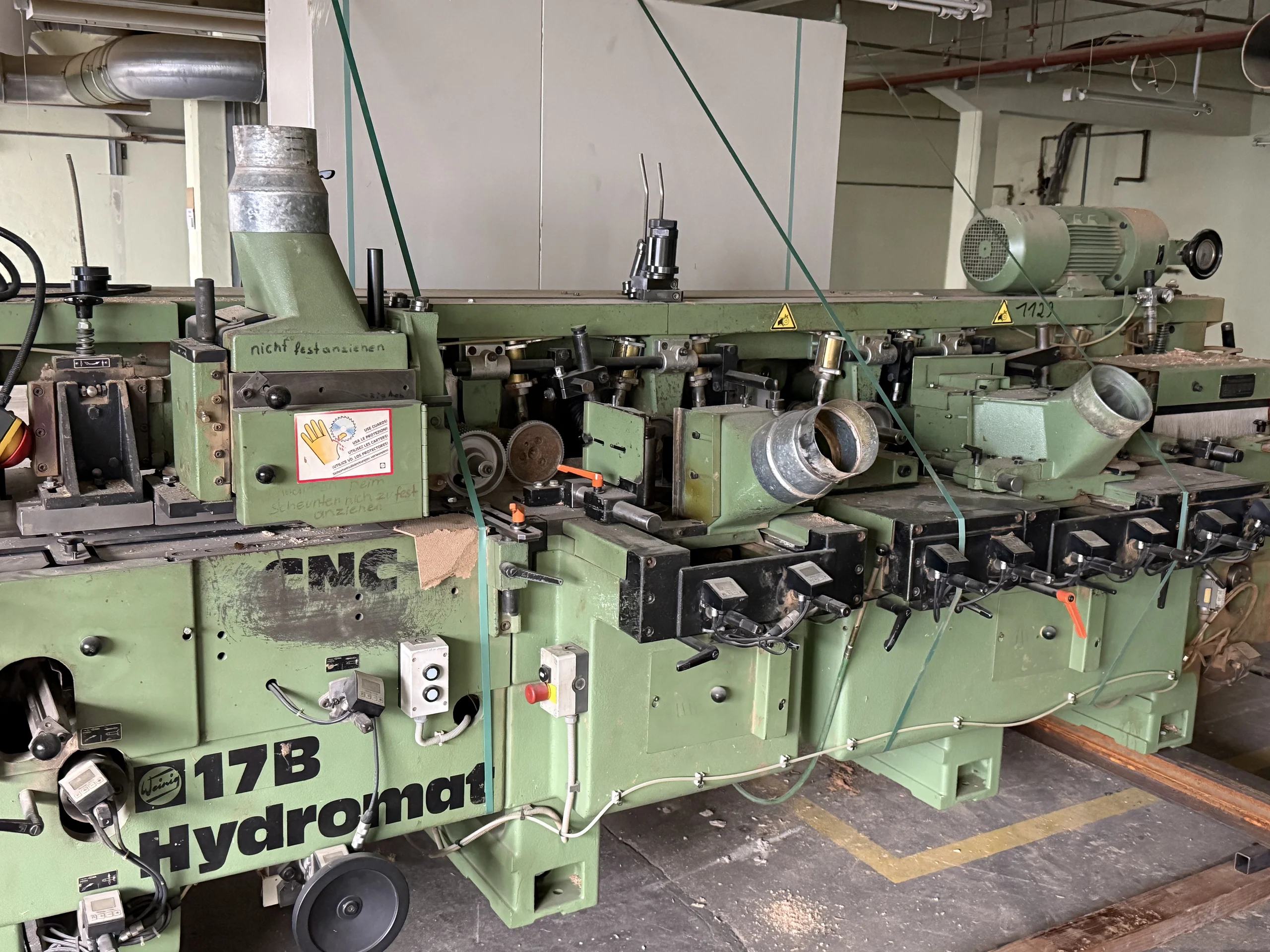

Technický popis prodeje - Hydromat 17B

Všeobecné informace

Výrobce: Weinig AG

Model: Hydromat 17B

Typ: Vysoce výkonný stroj na tvarování profilů / hoblovka a frézka

Rok výroby: 1989

Provozní napětí: 380 V / 50 Hz

Popis: Těžký stroj

Vysoce výkonný hoblovací a tvářecí stroj pro velké zatížení vyrobený z odlévaných dílů s tlumením vibrací a bez zkrutu v modulárním systému. Určen pro přesné a hospodárné obrábění dřeva s vysokým trvalým výkonem. Mechanický posuv, nastavitelný v rozsahu 5 - 35 m/min, motor posuvu 5,5 kW (7,5 HP). Obtahovací stůl o délce 2 m, možnost rychlého nastavení. Odvod třísek pro obtahovací a spojovací vřetena, rozsah nastavení po 10 mm.

Technické údaje

• Rychlost posuvu: 5 - 35 m/min, mechanická.
• Motor posuvu: 5,5 kW / 7,5 HP
• Provozní napětí: 380 V / 50 Hz
• Délka stolu: 2000 mm
• Rozsah nastavení úběru třísek: 10 mm (na straně obtahování a spárování)
• Konstrukce stroje: Bez protilehlého ložiska, ve vysoce výkonném provedení.
• CNC řízení: Siemens S5-130 WB, s pamětí RAM s bateriovým napájením.

CNC řízení

• 12" obrazovka - Max. 16 os - Přepínání mm/palec - Systém navádění obsluhy a diagnostiky s cca 120 hlášeními - Možnost externího vstupu - Nouzový provoz v případě poruchy elektroniky

Speciální vybavení

• 4 NC ovládací prvky pro řízení os
• 2 posilovače motorů od 5,5 kW do 7,5 kW (10 k) pro vřetena č. 1 a 6.
• Integrované ruční ovládání
• Příprava pro montáž univerzálního vřetena
• Ručně ovládané válečkové vzduchové čerpadlo pro odstraňování pryskyřice ze stolu
• Počítadlo provozních hodin
• Přímá spárovka pro vřetena č. 4, 5, 6 a 7
• Letmý kruh 250 mm pro vřeteno 5
• 2 NC ovládací prvky pro vysoké/nízké polohování
• 1 spojovací jednotka se systémem poháněným volnoběžnými koly
• Posuvné válečky pro podávací válečky (obě osy)

Podávací zásobník typu EHM 14 pro Hydromat 17B

• Pracovní šířka: 220 mm
• Pracovní výška od: 10 mm
• Délka obrobku: 300 - 3000 mm
• Posuv: Pneumatický, v závislosti na délce obrobku
• Potřebný tlak vzduchu: 6 barů
• Počet cyklů: 100 cyklů/min
• Posuvná síla: 1500 N při 6 barech
